深度剖析电抗器工作原理，这回你看懂了吗？

通常，电路中的电容和电感会阻碍交流。我们可以把这种现象称为电抗，符号用x表示，什么是电抗器？业内也有人称之为感应器。当导体通电时，会在它所占据的一定空间内产生磁场。因此，所有能够携带电流的电导体都将具有一般的电感性能。

但是在这种情况下，通电的长直导体的电感会比较小，所以产生的磁场不会那么强。因此，在实际应用中，电抗器采用了将导线缠绕成螺线管的结构，可以称之为空芯电抗器。同时，在一些特殊的应用要求中，为了使螺线管具有较强的电感性能，将铁芯插入管中就会形成这种结构，而这种类型可以称为铁芯电抗器。

一般来说，电抗可以分为容抗和感抗。如果我们从专业的角度对这些术语进行分类，那么感抗(电感)和容抗(电容)统称为电抗器。

工作原理

电网中使用的电抗器本质上是没有导磁材料的空心线圈。可根据需要布置成垂直、水平和V形装配形式。电力系统短路时，会产生较大的短路电流。没有限制，很难保持电气设备的动态稳定性和热稳定性。因此，为了满足某些断路器的开断能力要求，经常在出线断路器处串联电抗器，以增加短路阻抗，限制短路电流。

由于电抗器的使用，短路时电抗器上的压降较大，因此也起到了维持母线电压等级的作用，使得母线上的电压波动较小，保证了非故障线路上用户用电设备的运行稳定。

分类

按结构及冷却介质、按接法、按功能、按用途进行分类。

• 根据结构和冷却介质，可分为空心式、芯式、干式和油浸式，如干式空心电抗器、干式空心电抗器、油浸式空心电抗器、油浸式空心电抗器、夹持式干式空心电抗器、包裹式干式空心电抗器、水泥电抗器等。

• 按接线方式分为并联电抗器和串联电抗器。

• 按功能:分为限流和补偿。

• 按用途:按具体用途细分，如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器(可调电抗器、可控电抗器)、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。


作用

电抗器最重要的功能是将电能转化为磁能并加以保存。目前比较常见的电抗器有串联电抗器和并联电抗器，其中串联电抗器主要用于限制短路电流和保护电流，并联电抗器用于调节工作电压。

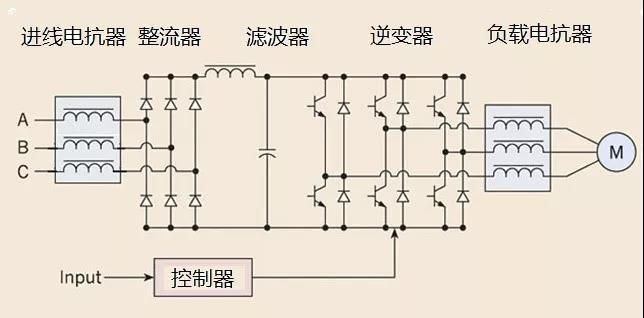

进线串联电抗器的主要作用是抑制进线电源的网侧谐波，这会增加进线电源主电路的短路阻抗。是否使用这种变频器是根据灵活性来考虑的。

串联电抗器的主要作用是平衡出线电缆的分布容性负载，增加出线主电路的短路阻抗。它可以抑制变频器的谐波输出，起到降低变频器噪声的作用。当两台以上逆变器并联运行时，还起到限制换相环流和负载平衡的作用。前者考虑电缆长度决定是否使用变频器，后者必须使用。

应用

我们都知道并联电抗器是用来补偿系统的容抗的，所以通常都是和晶闸管串联在一起连续调节无功电流。值得一提的是，它的原型是发电机满载试验。串联电抗器一般与补偿电容串联使用，可以实现稳态谐波的串联谐振。其中一小部分仍然属于高电感电抗器。

有些反应器可能没有上面提到的并联和串联反应器应用广泛，但它们也起着重要的作用，因此不能忽视。例如，通过交流电的调谐电抗器和串联的电容器可以对指定的谐波分量形成串联谐振，从而可以吸收谐波分量。还有进线电抗器，也称为换向电抗器。它用于电网的进线，以限制交流换向电网侧的电压降。

电抗器在电网中起着非常重要的作用，它也被用在电网的所有重要点上。许多反应堆与其他重要的电子元件一起工作。应当注意，反应器主要由金属和绝缘材料制成。金属电抗器一般耐高温，而绝缘材料需要特别注意其老化。一般来说，绝缘材料的含水量越高，老化越快。因此，在使用电抗器时要注意其使用寿命，以免影响其使用效果。
